Περιγραφή Ατμογεννήτριας
Παρέχεται μια εγκατάσταση εκτόνωσης ατμού (steam dumping). Όταν ενεργοποιείται, ο ατμός διοχετεύεται απευθείας στον συμπυκνωτή, αποφεύγοντας έτσι την απώλεια νερού τροφοδοσίας. Μια λυχνία που αναβοσβήνει υποδεικνύει ότι η εκτόνωση είναι ενεργή.
Η εκτόνωση ξεκινά περίπου στα 17 bar.
Εάν η ατμογεννήτρια, για οποιοδήποτε λόγο, υπερπληρωθεί με νερό, η περίσσεια νερού μπορεί να αποστραγγιστεί στη δεξαμενή νερού τροφοδοσίας μέσω μιας ξεχωριστής γραμμής αποστράγγισης. Εάν η ατμογεννήτρια είναι κρύα, η πίεση στο τύμπανο (drum) θα είναι χαμηλότερη από την ατμοσφαιρική και το νερό δεν θα ρέει, εκτός εάν ανοιχτεί η βαλβίδα εξαέρωσης της ατμογεννήτριας, επιτρέποντας στον αέρα να εξισώσει την πίεση.
Έλεγχος Στάθμης Ατμογεννήτριας
Η απόδοση του βρόχου ελέγχου νερού εξαρτάται σε μεγάλο βαθμό από το αν βρίσκεται σε λειτουργία η κύρια ή η βοηθητική αντλία τροφοδοσίας/βαλβίδα ελέγχου, καθώς και από τα χαρακτηριστικά της βαλβίδας και της αντλίας.
Όταν το νερό παρέχεται μέσω της βοηθητικής γραμμής, δεν υπάρχει προθέρμανση του νερού και θα σημειωθεί πτώση της πίεσης του ατμού εάν η ροή του κρύου νερού τροφοδοσίας αυξηθεί απότομα. Μια μείωση της πίεσης του ατμού τείνει να αυξήσει ακόμη περισσότερο τη ροή του νερού τροφοδοσίας, λόγω της αυξημένης διαφορικής πίεσης στη βαλβίδα τροφοδοσίας.
Επομένως, υπάρχει μια αμοιβαία παρεμβολή (disturbing interaction) μεταξύ του ελέγχου καύσης και του συστήματος ελέγχου στάθμης νερού. Η ροή του νερού επηρεάζει την πίεση του ατμού και η πίεση του ατμού τη ροή του νερού.

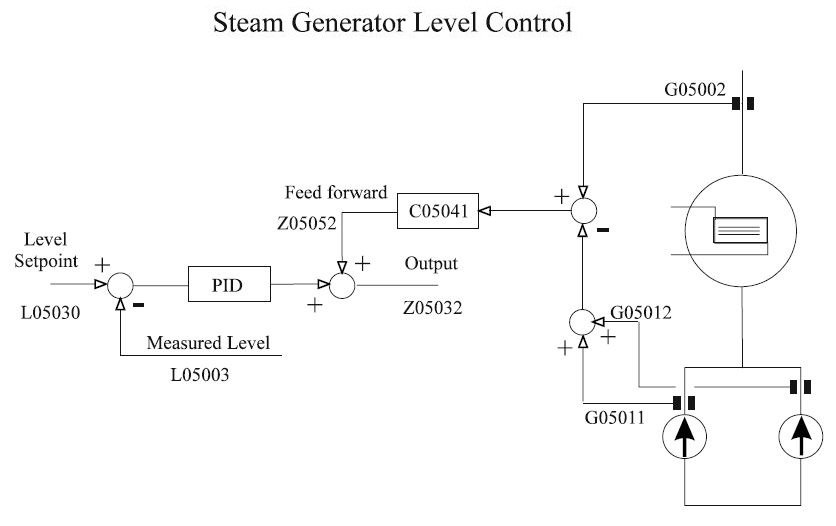

Ο έλεγχος στάθμης «τριών σημείων» (three-point control) περιλαμβάνει το σήμα προπορείας (feed forward) από τη διαφορά μεταξύ της ροής ατμού (έξοδος ατμογεννήτριας) και της ροής νερού τροφοδοσίας (σύνολο). Αυτός ο έλεγχος μειώνει την ευαισθησία στις διαταραχές που προκαλούνται από τη μεταβαλλόμενη πίεση ατμού, καθώς και σε καταστάσεις όπως η κακή αντιστοίχιση της βαλβίδας ελέγχου (χαρακτηριστικά ροής/υστέρηση) ή η υπερδιαστασιολογημένη αντλία νερού τροφοδοσίας. Ανατρέξτε στο σχήμα της επόμενης σελίδας και στο Παράρτημα Γ.
ΣΗΜΕΙΩΣΗ! Το σήμα προπορείας (feed forward) είναι ανενεργό εάν χρησιμοποιείται εξωτερικός ελεγκτής υλικού (hardware controller).
Είναι ζωτικής σημασίας η πίεση του ατμού να είναι σταθερή κατά τη ρύθμιση του ελεγκτή στάθμης. Ως εκ τούτου, συνιστάται ο κύριος ελεγκτής καύσης (master combustion controller) να τίθεται στη ΧΕΙΡΟΚΙΝΗΤΗ (MANUAL) λειτουργία κατά τη διάρκεια της μικρορύθμισης (trimming) του ελέγχου στάθμης. Αυτό «διακόπτει» την αμοιβαία αλληλεπίδραση μεταξύ του ελέγχου πίεσης και στάθμης.
Σήμα Προπορείας (Feed forward)
Z05052 = (ροή ατμού εξόδου – ροή νερού τροφοδοσίας) * C05041
Το σήμα προπορείας απενεργοποιείται όταν η τιμή C05041 ορίζεται στο μηδέν (0).
