Σύστημα Ψύξης Γλυκού Νερού (Fresh Water Cooling System)
1. Φιλοσοφία και Δομή του Δικτύου
Το σύστημα Κεντρικής Ψύξης (Central Cooling) αποτελεί το βασικό δίκτυο που ψύχει έμμεσα (όχι άμεσα με θάλασσα) όλα τα μηχανήματα του πλοίου, ελαχιστοποιώντας τις φθορές, τα άλατα και τις διαβρώσεις που θα προκαλούσε η απευθείας χρήση θαλασσινού νερού. Το δίκτυο αυτό χωρίζεται σε δύο διακριτά υποσυστήματα:
1. Σύστημα Χαμηλής Θερμοκρασίας (Low Temperature Fresh Water – LTFW)
2. Σύστημα Υψηλής Θερμοκρασίας (High Temperature Fresh Water – HTFW / Jacket)
2. Σύστημα Χαμηλής Θερμοκρασίας (LTFW)
2.1 Εξοπλισμός & Καταναλωτές
Το δίκτυο LTFW λαμβάνει κρύο νερό από τα κεντρικά ψυγεία (Central Coolers 1 & 2) και το διοχετεί για την ψύξη των βοηθητικών μηχανημάτων. Στους καταναλωτές του περιλαμβάνονται:
• Οι αεροσυμπιεστές εκκίνησης (start-air compressors) και υπηρεσιών (service air compressors).
• Το σύστημα λίπανσης του ατμοστροβίλου (turbo-generator) και των στροβίλων των αντλιών φορτίου (cargo pump turbines).
• Το σύστημα ελαίου της χοάνης (stern tube) και του σερβοκινητήρα των πτερυγίων της προπέλας μεταβλητού βήματος (Variable Pitch Propeller).
• Το σύστημα ψύξης αέρα (air coolers) της Κύριας Μηχανής.
• Το σύστημα λίπανσης του εκκεντροφόρου (camshaft) και το γενικό σύστημα λίπανσης της Κύριας Μηχανής.
2.2 Αντλίες LTFW & Ρύθμιση Θερμοκρασίας
Το δίκτυο υποστηρίζεται από 3 φυγόκεντρες αντλίες (LTFW Pumps 1, 2 και μία Auxiliary).
• Κανονικά, μόνο μία κύρια αντλία βρίσκεται σε λειτουργία, προσφέροντας μεγάλη παροχή.
• Η Auxiliary (βοηθητική) αντλία είναι μικρότερης ισχύος, τροφοδοτείται από την Emergency Generator και χρησιμοποιείται κυρίως στα λιμάνια ή σε περιπτώσεις ολικής συσκότισης (blackout).
️ Έλεγχος Θερμοκρασίας: Η επιθυμητή θερμοκρασία του LTFW στην αναρρόφηση των αντλιών κυμαίνεται συνήθως μεταξύ 30 oC και 34 oC. Ένας ελεγκτής PID (λειτουργία Auto/Manual) λαμβάνει σήμα από αισθητήρα πριν τις αντλίες και ρυθμίζει μια τρίοδη βαλβίδα ανάμιξης τοποθετημένη μετά τα Central Coolers. Η βαλβίδα μεταβάλλει την ποσότητα του νερού που περνά μέσα από τα ψυγεία ή μέσω της γραμμής παράκαμψης (By-pass).
Σημείωση: Σε ακραίες συνθήκες (π.χ. Περσικός Κόλπος τον Αύγουστο με θερμοκρασία θάλασσας 36 oC – 37 oC), η τρίοδη θα κλείσει εντελώς το By-pass αναγκάζοντας όλο το νερό να περάσει και από τα δύο Central Coolers.
3. Σύστημα Υψηλής Θερμοκρασίας (HTFW / Jacket)
3.1 Λειτουργία & Ψύξη Κύριας Μηχανής
Το δίκτυο HTFW (γνωστό ως Jacket) είναι υπεύθυνο αποκλειστικά για την ψύξη των χιτωνίων (liners), των καπακιών (cylinder heads) και των βαλβίδων εξαγωγής της Κύριας Μηχανής.
• Η θερμοκρασία λειτουργίας στα σύγχρονα πλοία ρυθμίζεται γύρω στους 80 oC.
• Μέρος της θερμότητας που απάγεται από τη μηχανή χρησιμοποιείται ως πηγή ενέργειας στη Γεννήτρια Γλυκού Νερού – Βραστήρα (Fresh Water Generator / Εξατμιστήρα) για την παραγωγή απεσταγμένου νερού.
3.2 Κατεύθυνση Ροής: Από Κάτω Προς τα Επάνω
Στη δίχρονη (αλλά και τετράχρονη) Κύρια Μηχανή, η εισαγωγή του νερού ψύξης γίνεται πάντα από το κάτω μέρος των χιτωνίων και η έξοδος από την κορυφή (καπάκια). Αυτό εξυπηρετεί τρεις κρίσιμους σκοπούς:
1. Φυσική Κυκλοφορία (Θερμοσιφωνισμός): Το ζεστό νερό διαστέλλεται, γίνεται ελαφρύτερο και τείνει φυσικά να ανέβει. Σπρώχνοντας το νερό από κάτω προς τα πάνω, υποβοηθούμε αυτή τη φυσική κίνηση.
2. Αποφυγή Θυλάκων Αέρα (Air Pockets): Ο αέρας τείνει πάντα να ανεβαίνει. Αν η ροή ήταν αντίθετη, ο αέρας θα εγκλωβιζόταν στα καπάκια της μηχανής, δημιουργώντας θύλακες (φυσαλίδες) αέρα στα πιο θερμά σημεία, προκαλώντας τοπική υπερθέρμανση και ρωγμές στα μέταλλα.
3. Κατονομή Θερμικού Φορτίου: Το κάτω μέρος του χιτωνίου είναι πιο κρύο, ενώ το επάνω (θάλαμος καύσης) δέχεται τις μέγιστες θερμοκρασίες. Το νερό εισέρχεται σχετικά πιο κρύο από κάτω και, καθώς ζεσταίνεται ανεβαίνοντας, συναντά τα πιο θερμά μέρη, αποφεύγοντας έτσι τις ακραίες θερμικές τάσεις (thermal stresses) στα μέταλλα.
3.3 Αντλίες HTFW & Προθέρμανση (Preheater)
Το δίκτυο διαθέτει δύο κύριες αντλίες HTFW και μία βοηθητική (Auxiliary), συνδεδεμένη στην Emergency Generator.
• Κανονικά λειτουργεί μόνο μία αντλία. Αν για οποιονδήποτε λόγο σταματήσουν οι αντλίες HTFW, διατηρείται μια μικρή ροή ασφαλείας στο δίκτυο, εφόσον λειτουργεί τουλάχιστον μία αντλία LTFW (μέσω της σύνδεσης/διακλάδωσης LT/HT).
• Προθερμαντήρας (Preheater): Όταν το πλοίο είναι σταματημένο στο λιμάνι, η μηχανή δεν παράγει θερμότητα. Για να μην κρυώσει το μπλοκ, ανοίγουμε ατμό στον προθερμαντήρα, κρατώντας τη θερμοκρασία του νερού σταθερά γύρω στους 75 oC ώστε η μηχανή να είναι πάντα έτοιμη για άμεση εκκίνηση.
4. Δεξαμενή Διαστολής (Expansion Tank) & Διαχωριστής Αέρα (Deaerator)
Το Expansion Tank είναι τοποθετημένο στο υψηλότερο σημείο του μηχανοστασίου και επιτελεί 5 κρίσιμες λειτουργίες για το δίκτυο:
1. Δοχείο Διαστολής: Παραλαμβάνει τις αυξομειώσεις του όγκου του νερού λόγω μεταβολής της θερμοκρασίας.
2. Εξαερισμός & Καθορισμός Στατικής Πίεσης: Ορίζει τη στατική πίεση ολόκληρου του δικτύου γλυκού νερού.
3. Συμπλήρωση Νερού & Χημικών: Από εκεί συμπληρώνεται το νερό που χάνεται (εξάτμιση/μικροδιαρροές) και εισάγονται τα χημικά προστασίας.
4. Εντοπισμός Διαρροών & Βλαβών: Η απότομη πτώση της στάθμης προδίδει διαρροές (π.χ. από mechanical seals αντλιών, φλάντζες, ή εσωτερικές ρωγμές σε χιτώνια/καπάκια).
4.1 Ο ρόλος του Deaerator (Διαχωριστή Αέρα)
Το Deaerator είναι ένα ειδικό δοχείο τοποθετημένο στο δίκτυο υψηλής θερμοκρασίας (HTFW) πριν το νερό επιστρέψει στις αντλίες. Καθώς το νερό ψύχει τα πιο θερμά μέρη της μηχανής, απελευθερώνονται φυσαλίδες αέρα και ατμού. Το Deaerator επιβραδύνει τη ροή του νερού (συχνά προκαλώντας μια κυκλωνική κίνηση), επιτρέποντας στις φυσαλίδες αέρα να διαχωριστούν, να ανέλθουν και μέσω ενός σωλήνα εξαερισμού να οδηγηθούν ψηλά στο Expansion Tank για να αποβληθούν.
5. Φιλοσοφία Ρύθμισης Θερμοκρασίας: Γιατί ελέγχουμε την Έξοδο (Outlet);
Στον προσομοιωτή (και στα περισσότερα πλοία), ο αισθητήρας που δίνει σήμα στον ελεγκτή PID για την τρίοδη βαλβίδα είναι τοποθετημένος στην έξοδο (outlet) της Κύριας Μηχανής και όχι στην είσοδο. Αυτό γίνεται για τρεις βασικούς λόγους:
1. Προστασία από τον Βρασμό: Το πιο κρίσιμο σημείο της μηχανής είναι η έξοδος, όπου το νερό έχει απορροφήσει τη μέγιστη θερμότητα. Ελέγχοντας την έξοδο, ο αυτοματισμός γνωρίζει ακριβώς πόσο κοντά βρίσκεται το νερό στο σημείο βρασμού και αντιδρά άμεσα για να αποτρέψει τη σπηλαίωση και την υπερθέρμανση.
2. Άμεση Ανταπόκριση στο Φορτίο (Time Lag): Όταν το load (φορτίο) της μηχανής αυξάνεται, η θερμοκρασία ανεβαίνει ακαριαία στην έξοδο. Αν ο αισθητήρας βρισκόταν στην είσοδο, ο αυτοματισμός θα «καθυστερούσε» να καταλάβει την αλλαγή (μέχρι το νερό να κάνει όλο τον κύκλο του δικτύου), με αποτέλεσμα η μηχανή να προλάβει να υπερθερμανθεί.
3. Διατήρηση Σταθερών Θερμικών Ανοχών: Ρυθμίζοντας σταθερά την έξοδο (π.χ. στους 80 oC), διασφαλίζουμε ότι τα μέταλλα του block διατηρούν τις σωστές γεωμετρικές ανοχές τους, ανεξάρτητα από το αν το πλοίο πλέει σε παγωμένα ή τροπικά νερά.

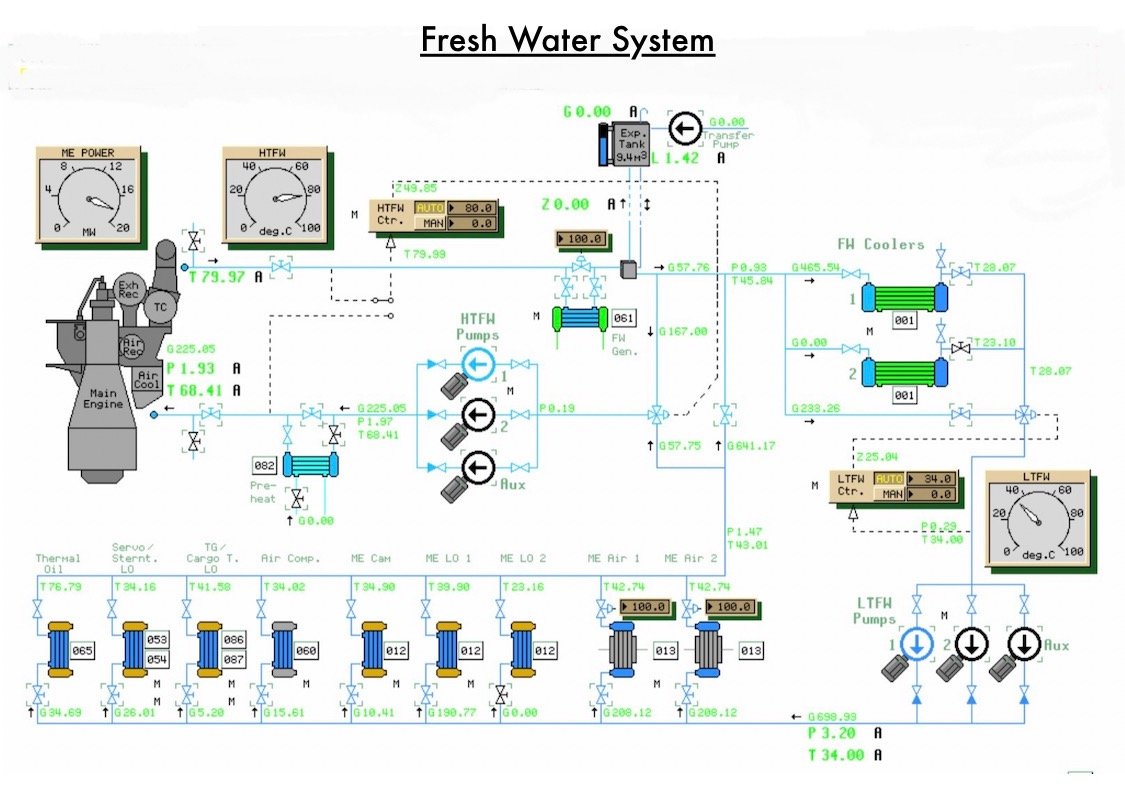

Εκπαιδευτική Σημείωση Προσομοιωτή: Μέσα από τη «σελίδα μεταβλητών» (variable page) του προσομοιωτή, ο σπουδαστής μπορεί να μετακινήσει πειραματικά τον αισθητήρα από την έξοδο στην είσοδο της μηχανής. Αυτό γίνεται για να παρατηρηθεί στην πράξη η δυναμική αστάθεια, η καθυστέρηση απόκρισης και οι κίνδυνοι σπηλαίωσης που δημιουργούνται από λανθασμένη τοποθέτηση του αισθητήρα ελέγχου!
6. Κρίσιμες Δυσλειτουργίες & Μοντελοποίηση Προσομοιωτή
• Φαινόμενο Σπηλαίωσης (Cavitation): Είναι πλήρως μοντελοποιημένο τόσο για τις αντλίες LTFW όσο και για τις HTFW. Αν η πίεση του δικτύου πέσει, οι αντλίες θα αρχίσουν να σπηλαιώνουν, μειώνοντας δραματικά την παροχή ψύξης.
• Βρασμός του νερού ψύξης της Κύριας Μηχανής & Απώλεια Πίεσης: Εάν το νερό στην έξοδο της Κύριας Μηχανής φτάσει σε σημείο βρασμού, ο προσομοιωτής αναπαριστά εξάτμιση του νερού. Αυτό αδειάζει το Expansion Tank, ρίχνει την πίεση του δικτύου και οδηγεί τις αντλίες HTFW σε έντονη σπηλαίωση, απειλώντας τη μηχανή με υπερθέρμανση.
• Διαρροή Καυσαερίων/Ελαίου στο Γλυκό Νερό: Ρωγμή σε χιτώνιο ή καπάκι επιτρέπει στα καυσαέρια να περάσουν στο νερό, κάτι που γίνεται αντιληπτό αν το νερό στον υδροδείκτη του Expansion Tank μαυρίσει. Επίσης, διαρροή λαδιού (π.χ. από τη βαλβίδα εξαγωγής της δίχρονης μηχανής) εμφανίζει ίχνη ελαίου/πετρελαίου στη δεξαμενή.
• Επίδραση Κακοκαιρίας (Bad Weather): Σε έντονο κυματισμό, ο προσομοιωτής αναπαριστά έντονη ταλάντωση της στάθμης μέσα στο Expansion Tank, γεγονός που μπορεί να προκαλέσει ψευδείς συναγερμούς (false alarms) χαμηλής στάθμης (Low Level Alarm).
